Lớp học Autocad 2d tại Thành phố Vũng Tàu

Mã sản phẩm : 1559557631

1.500.000đ
Số lượng:

    Nhận dạy vẽ Autocad 2d tại Vũng Tàu
    AUTOCAD (10-13 buổi):

    1/ Mục đích: Giúp học viên thể hiện được các ý tưởng thiết kế, triển khai kỹ thuật, … để hoàn thành hồ sơ thiết kế sơ bộ, khai triển bản vẽ kỹ thuật thi công nội thất, …
    2/ Bài tập thi: Thể hiện những thành phần bản vẽ cơ bản nhất trong 1 hồ sơ khai triển kĩ thuật phần kiến trúc
    1/ GIỚI THIỆU TỔNG QUAN AUTOCAD VÀ 1 SỐ LỆNH DỰNG HÌNH CƠ BẢN (2 ngày)
    Giao diện Autocad, tổng quan về phần mềm Autocad và bản vẽ kĩ thuật trong kiến trúc
    - Lưu file
    - Thiết lập option
    - Thiết lập đơn vị
    - Làm quen với các tỷ lệ bản vẽ: 1/100, 1/50, 1/25, …
    - Giới thiệu về layer, cách định nét trong bản vẽ kĩ thuật
    Giới thiệu 1 số lệnh dựng hình cơ bản trong Autocad
    - Lệnh L (line) – vẽ đoạn thẳng
    - Lệnh PL (polyline) – vẽ đoạn thẳng, các kiểu polyline
    - Lệnh XL (vẽ đường thẳng)
    - Rectang (REC) – vẽ hình chữ nhật
    - Circle (C) – vẽ đường tròn
    - Vẽ Arc (A) – vẽ cung tròn
    - Vẽ Elipse (EL)
    - Vẽ đa giác Polygon (POL)
    Bài tập thực hành: Vẽ chi tiết cửa đi, cửa sổ - tỷ lệ 1/25
    2/ GIỚI MỘT SỐ THAO TÁC TRÊN ĐỐI TƯỢNG (3 ngày)
    Làm quen với layer (LA), layon, layoff , hiệu chỉnh polyline, đổi hệ tọa độ UCS để quản lý bản vẽ
    Cách Dim bản vẽ, ghi chú kích thước: (1 buổi)

    • Lệnh Dimstyle (D) – tạo đường kích thước theo từng tỷ lệ bản vẽ
    • Lệnh Dimlinear (DLI)
    • Lệnh Dimcontinuos (DIMCONT)
    • Lệnh ghi kích thước tâm (DDI)
    • Lệnh ghi kích thước tâm (DIMRAD)
    • Lệnh ghi kích thước góc (DAN)
    • Lệnh ghi đường dẫn LE
    • Lệnh hiệu chỉnh ghi chú trên Dim ED
    Bài tập: Khai triển hoàn chỉnh chi tiết cửa, dim đầy đủ các đường kích thước
    Các thao tác cơ bản với đối tượng (1 buổi):
    • Lệnh Move (M) – di chuyển đối tượng
    • Lệnh Copy (Co) – copy đối tượng
    • Lệnh xóa đối tượng Erase (E)
    • Trượt màn hình Pan (P)
    • Lệnh Rotate (Ro) – xoay đối tượng
    • Lệnh Scale (Sc) – phóng to thu nhỏ đối tượng
    • Lệnh Align (AL)
    • Lệnh Undo (U)
    • Lệnh bắt điểm Osnap (OS)
    • Lệnh copy đối tượng từ bản vẽ khác: Ctrl + C, Ctrl + Shift + C
    Bài tập 1: vẽ chi tiết vệ sinh
    • Lệnh Stregth (S) – kéo dãn đối tượng
    • Lệnh Trim (Tr) – cắt đối tượng
    • Lệnh Extend (Ex) – kéo đối tượng
    • Lệnh bo đối tương fillet (F)
    • Lệnh Offset (O)
    • Lệnh đối xứng Mirror (Mi)
    • Lệnh MText (Mt) – tạo chữ
    • Lệnh Hatch (HA)
    • Lệnh Matchop (MA)
    Bài tập: Vẽ mặt bằng công trình
    Cách tạo block, và trích đoạn chi tiết (1 buổi):
    • Lệnh tạo block (B)
    • Lệnh phá block (X)
    • Lệnh trích dẫn chi tiết Xclip (XC)
    • Lệnh hiệu chỉnh Block: edit block in place và block editor
    Bài tập: Vẽ mặt đứng công trình
    Lệnh in bản vẽ Print (Ctrl + P)
    BÀI TẬP THỰC HÀNH (03 buổi)
    Buổi 1: Vẽ mặt cắt công trình
    Buổi 2: Vẽ chi tiết trích đoạn WC bằng các lệnh hiệu chỉnh block
    Buổi 3: Vẽ chi tiết bồn hoa, ban công, seno, …
    BÀI KIỂM TRA (03 buổi) : Thể hiện hồ sơ khai triển kĩ thuật (theo mẫu có sẵn)
    • Mặt bằng, mặt đứng, mặt cắt
    • Chi tiết cửa
    • Chi tiết cầu thang
    • Chi tiết vệ sinh
    Yêu cầu: Dựng hình đúng, đủ theo mẫu
    Biết cách định nét, biết cách in bản vẽ
    Nội dung bài kiểm tra:

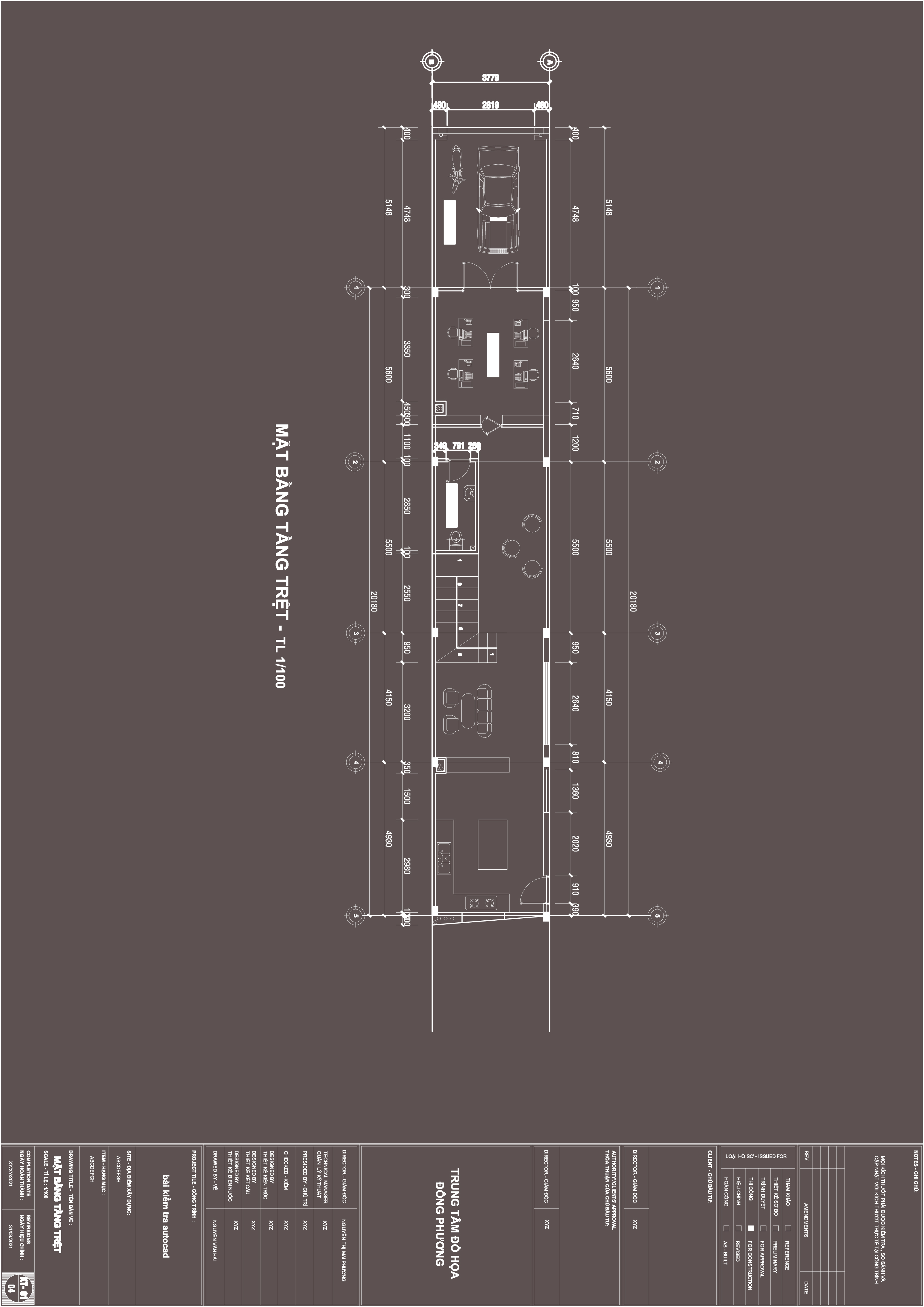

    Bài của HV: Nguyễn Văn Hải - khóa 2021
